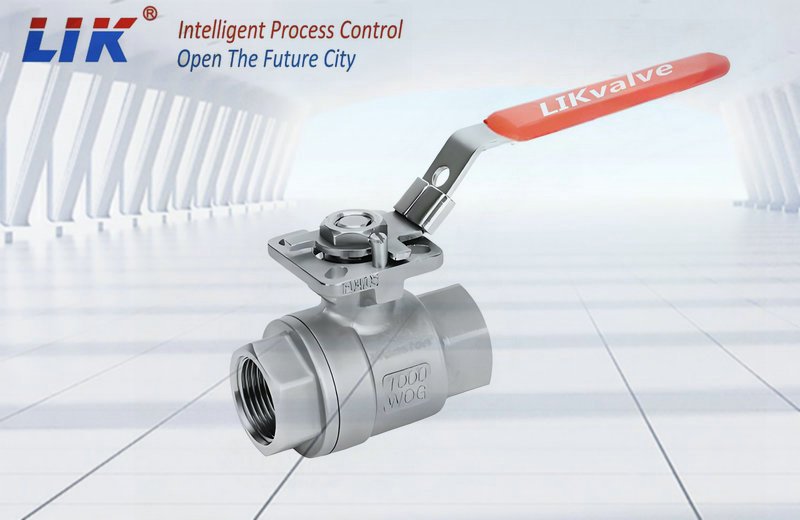

進口二片式球閥適用于 PN1.0～4.0MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或 -29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質。
進口二片式球閥特點
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，現球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
適用場景:
兩片式球閥廣泛適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
進口二片式球閥主要零件材料
|
序號NO. |
件名稱 |
材質 |
|
|
|
不銹鋼 |
碳鋼 |
|
|
1 |
閥體 |
不銹鋼CF8M |
碳鋼WCB |
|
2 |
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
|
3 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
4 |
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
5 |
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
|
6 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS304 |
|
7 |
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
8 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
9 |
填料壓蓋螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
10 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
|
11 |
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
12 |
閥桿螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
13 |
手柄套 |
塑料 |
塑料 |
主要連接尺寸:
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
125 |
162 |
189 |
260 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
180 |
|
W |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
